Placa de Circuito de PCB de Alta Frequência PTFE
ZhongFeng Electronic poderia fabricar a placa de circuito do PWB da alta freqüência de PTFE. Às vezes, podemos não ter material de alta frequência em estoque, o que pode causar um longo tempo de espera. S materiais Pecial são necessários para atingir a elevada frequência fornecida por este tipo de placa de circuito impresso - quaisquer alterações no valor de Er destes materiais pode afectar a impedância da placa. Muitos projetistas de PCB recorrem ao material dielétrico da Rogers por sua menor perda dielétrica, redução da perda de sinal, menor custo de fabricação do circuito e melhor adequação para aplicações de prototipagem rápida. Além de escolher o material PCB apropriado e determinar o valor correto do Er, os projetistas devem considerar parâmetros como largura e espaçamento do condutor, constante do substrato. Esses parâmetros devem ser especificados e implementados exatamente com o nível mais alto de controle do processo.
Nós somos a loja one-stop para todos os tipos de serviço de fabricação de PCB de protótipo de PCB para grande volume, o que poderia salvar nossos clientes muito tempo e dinheiro.

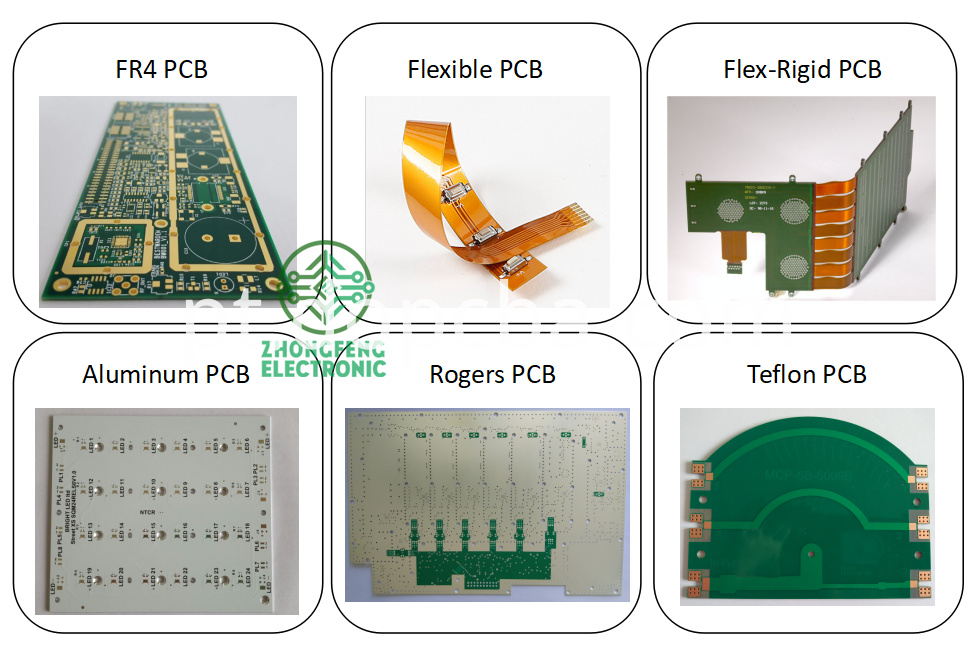

Show de produtos de fabricação de PCB

Mostra dos produtos da montagem do PWB

Nossos serviços:
1. PCB Design : One-stop EMS fabricante, speciallized na concepção de carregamento sem fio PCBA, fone de ouvido bluetooth & caixa de Voz PCBA e outros produtos eletrônicos de consumo.
2. PCB Fabricação : Standard FR4 1-36layer PCB, PCB Flex, PCB Rigid-Flex, HDI PCB, Rogers PCB, Metal Núcleo PCB, etc.
3. Montagem da PCB : Montagem SMT e THT, disponível para 01005, passo fino e montagem BGA.
4. Fornecimento de componentes : Disponível para fornecer todos os componentes mostrados no arquivo BOM (BOM Kitting), componentes e componentes difíceis de encontrar, etc.
5. One-Stop Turnkey PCBA Fabricação : PCB design + Fabricação de PCB + Componentes Sourcing + Assembléia PCB + Assembléia Eletrônica, ou Fabricação de PCB + Componentes sourcing + Assembléia PCB, etc.
Capacidades Técnicas:
PCB Manufacture Capabilities
|
Layers
|
1-36 layers
|
Material
|
FR-4 (Standard FR4, Mid-Tg FR4, Hi-Tg FR4, Lead free assembly material) , Polymide, Metal Core, Rogers, etc.
|
Board Thickness
|
0.1mm-6.0mm (.016"-.126")
|
Copper Thickness
|
1/2oz-6oz(18um-210um)
|
Board size
|
600mm*1200mm
|
Min Tracing/Spacing
|
0.075mm/0.075mm (3mil/3mil)
|
Min drilling Hole diameter
|
0.15mm(6mil), 0.1mm(4mil)-laser drill
|
Solder Mask
|
LPI, different colors(Green, Green matt, Black, Black Matt, White, Red, Yellow, Blue)
|
Silkscreen color
|
White, Blue, Black, Red, Yellow
|
Surface finish
|
Lead free HASL, immersion gold, golden finger, immersion tin, immersion silver, OSP, Carbon oil, plated hard gold(up to 100u")
|
Impedance tolerance
|
+/-5%~+/-10%
|
Chamfer of Gold Fingers
|
20, 30, 45, 60
|
Test
|
Flying probe or Testing fixture
|
PCB Assembly Capabilities
|
Quantity
|
From prototype to big volume, no MOQ
|
Assembly type
|
SMT, THT or Hybrid
|
Parts procurement
|
Full turnkey (we provided all components)
|
Partial turnkey ( Customer provide the main components and we provide the rest)
|
Kitted (Customer provide all components)
|
Component types
|
SMT 01005, BGA 0.3mm pitch, QFP 0.3mm pitch, etc.
|
Test
|
Custom testing, ICT, FCT, AOI, Test jig
|

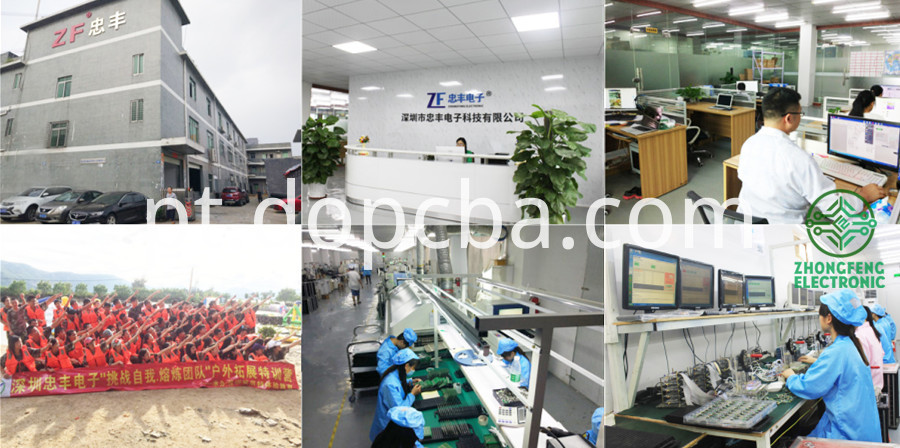

Nossa equipe e escritório:

Nossa fábrica de fabricação de PCB:

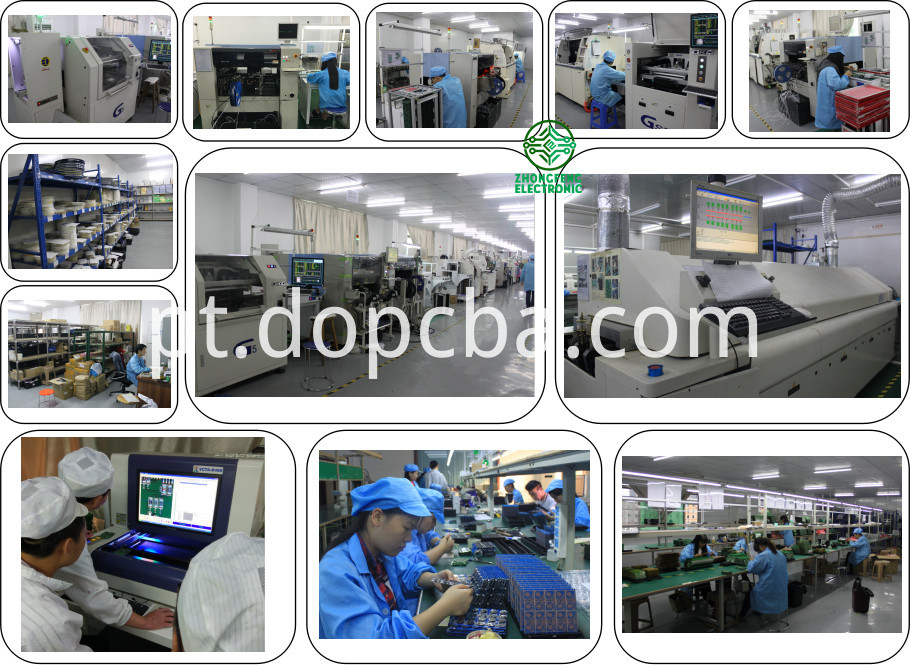

Nossa fábrica de montagem de PCB:

PERGUNTAS FREQUENTES:
P : Quais arquivos precisam para fabricação personalizada de PCBs?
A: Gerber ou .pcb ou .pcbdoc ou .brd é necessário .
P: Quais arquivos precisam para a ordem de montagem personalizada do PCB?
R: Os arquivos Gerber e BOM são necessários, se você tiver o arquivo pick & place, envie-o para nós também.
P: Quais são as condições de pagamento aceitáveis?
A: Para novo cliente e o montante total dentro de 10000usd, pagamento de 100% adiantado por PayPal ou T / T ou WU. Para o montante total além de 10000 usd, entre em contato conosco.
P: Quais arquivos precisam para serviços clone de PCB / PCBA?
A: Para serviço de clone PCB / PCBA, envie-nos as imagens para avaliação primeiro, e precisaremos de 1-2 amostras da placa PCB / PCBA para copiar.
Grupo de Produto : PCB > PCB de alta frequência
